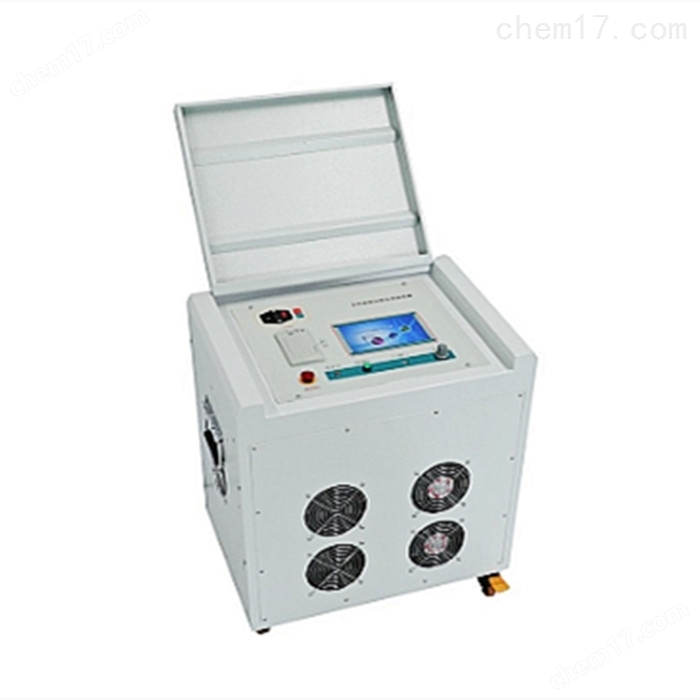

MESFQ-81M-16kVA多倍频感应耐压测试仪

MESFQ-81M-16kVA多倍频感应耐压测试仪

途性能及特点
MESFQ-81M-16kVA多倍频感应耐压测试仪，具有 16kVA 输出容量和 40~200Hz 频率调节范 围，可以替代三倍频变压器用于 220kV 以下电压互感器的感应耐压试验。仪器带有高压检 测接口，外接标准电容可以控制高压防止容升。仪器具有多种功能，除了感应耐压试验外， 还能用于电压互感器空载电流或励磁曲线测量。
仪器为一体化结构，内置变频电源和测量控制电路。采用数字技术，全自动智能化测量， 操作十分简便。

1. 主要功能特点
1.1 多用途
用于耐压试验时，设定低压频率、电压、电流和时间即可。如果连接了高压标准电容， 需要增设一个高压电压。启动后仪器自动升压、加压和降压。
用于励磁测量时，最多可以设 20 个测量点，测量结束可自动打印数据和曲线，也可以 将测量数据存入机内。
用作电源时，仪器首先升压到设置点，之后还可以手动调节电压电流。由于仪器内部无 隔离变压器，其负载必须是对地隔离的。
1.2 安全性
低压保护：误接 380V、电源波动或突然断电，启动保护。 接地保护：仪器接地不良使外壳带危险电压时，启动保护。 内部保护： 出现过压过流，或内部温度过高时，启动保护。 电流保护：测试过程中，电流出现异常变化时，启动保护。
防误操作： 电压、电流实时显示，声光报警，菜单简洁，多次按键确认。
1.3 精度高
采用限压限流控制算法，输出电压电流都不会超出设定值。调压迅速准确。 仪器采用全数字化设计，实现了高精度、高可靠和稳定性。

主要技术指标
输出容量：  16kVA，400V/40A
电压设置：  分辨率 0. 1V
电压精度：  ±（设定值*1%+0.5V）
电流设置：  分辨率 0.01A
电流精度：  ±（设定值*1%+0. 1A）
频率范围：  40~200Hz
频率设置：  分辨率 0. 1Hz
数据类型：  均方根值
输入电源：  单相或 3 相 4 线 220V± 10%，50Hz 或 60Hz，市电或发电机供电
通讯接口：  RS232 或蓝牙
仪器体积：  398mm(长)* 338mm（宽）*308mm(高)
仪器重量：  约 28kg
环境温度：  -10℃~50℃
相对湿度：  <90%，不结露
