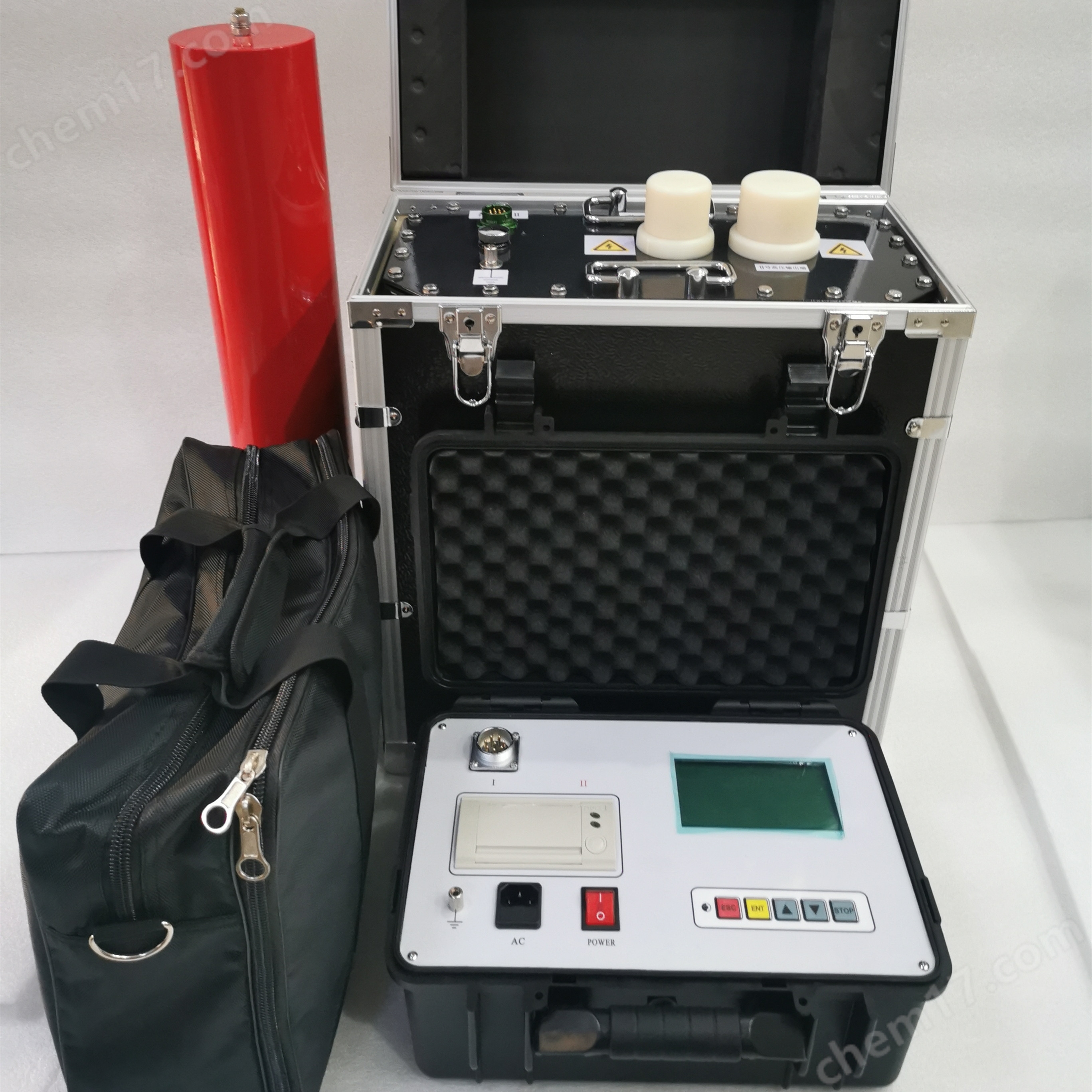

MEVLF 0.1Hz程控超低频交流耐压试验装置

MEVLF 0.1Hz程控超低频交流耐压试验装置

电气设备的高压耐压试验是《绝缘预防性试验》规定的zui重要项目之一。

耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和 0.1Hz 超低频测试技术，其中0.1Hz 超低频技术是当前国际电工委员会推荐的技术。

MEVLF 0.1Hz程控超低频交流耐压试验装置采用自主开发的核心产品，采用 7 寸触模屏、 ARM7 单片机、高速 AD 采集电路，并配有后台管理软件。

它克服了国内同类产品的诸多缺点，性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合 2004 年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

1. 输出额定电压：30kV-90kV

2. 输出频率：0.1Hz、0.05Hz、0.02Hz

3. 带载能力：0.1Hzzui大 1.1µF

0.05Hz zui大 2.2µF

0.02Hz zui大 5.5µF

4. 测量精度：3%

5. 电压正，负峰值误差：≤3％

6. 电压波形失真度：≤5％

7. 使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH

8. 电源保险管：参见表 3

9. 电源：电压 220V±5%，50±5Hz

注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定（一般要求功率大于 3kW，频率 50Hz，电压 220V±5%

10. 被试品电容量不得超过仪器额定电容量zui大值，数值大小见下表 ；
